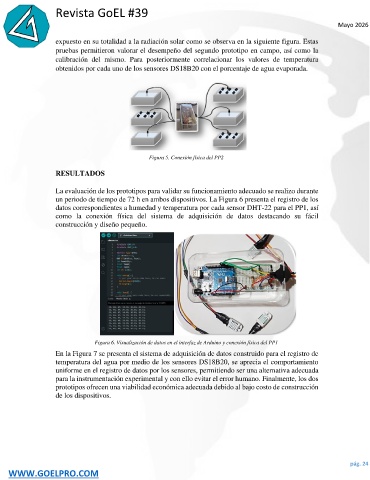

expuesto en su totalidad a la radiación solar como se observa en la siguiente figura. Estas
pruebas permitieron valorar el desempeño del segundo prototipo en campo, así como la
calibración del mismo. Para posteriormente correlacionar los valores de temperatura
obtenidos por cada uno de los sensores DS18B20 con el porcentaje de agua evaporada.

Figura 5. Conexión física del PP2

RESULTADOS

La evaluación de los prototipos para validar su funcionamiento adecuado se realizo durante
un periodo de tiempo de 72 h en ambos dispositivos. La Figura 6 presenta el registro de los
datos correspondientes a humedad y temperatura por cada sensor DHT-22 para el PP1, así
como la conexión física del sistema de adquisición de datos destacando su fácil
construcción y diseño pequeño.

Figura 6. Visualización de datos en el interfaz de Arduino y conexión física del PP1
En la Figura 7 se presenta el sistema de adquisición de datos construido para el registro de
temperatura del agua por medio de los sensores DS18B20, se aprecia el comportamiento
uniforme en el registro de datos por los sensores, permitiendo ser una alternativa adecuada
para la instrumentación experimental y con ello evitar el error humano. Finalmente, los dos
prototipos ofrecen una viabilidad económica adecuada debido al bajo costo de construcción
de los dispositivos.
