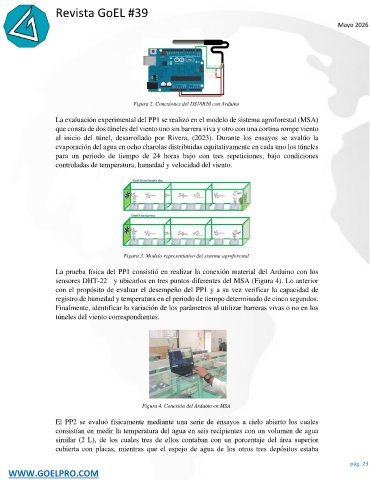

Figura 2. Conexiones del DS18B20 con Arduino
La evaluación experimental del PP1 se realizó en el modelo de sistema agroforestal (MSA)
que consta de dos túneles del viento uno sin barrera viva y otro con una cortina rompe viento
al inicio del túnel, desarrollado por Rivera, (2023). Durante los ensayos se avalúo la
evaporación del agua en ocho charolas distribuidas equitativamente en cada uno los túneles
para un periodo de tiempo de 24 horas bajo con tres repeticiones, bajo condiciones
controladas de temperatura, humedad y velocidad del viento.
Figura 3. Modelo representativo del sistema agroforestal
La prueba física del PP1 consistió en realizar la conexión material del Arduino con los
sensores DHT-22 y ubicarlos en tres puntos diferentes del MSA (Figura 4). Lo anterior
con el propósito de evaluar el desempeño del PP1 y a su vez verificar la capacidad de
registro de humedad y temperatura en el periodo de tiempo determinado de cinco segundos.
Finalmente, identificar la variación de los parámetros al utilizar barreras vivas o no en los
túneles del viento correspondientes.
Figura 4. Conexión del Arduino en MSA
El PP2 se evaluó físicamente mediante una serie de ensayos a cielo abierto los cuales
consistían en medir la temperatura del agua en seis recipientes con un volumen de agua
similar (2 L), de los cuales tres de ellos contaban con un porcentaje del área superior
cubierta con placas, mientras que el espejo de agua de los otros tres depósitos estaba
