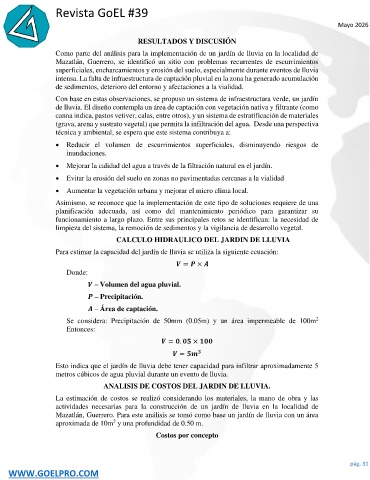

RESULTADOS Y DISCUSIÓN
Como parte del análisis para la implementación de un jardín de lluvia en la localidad de
Mazatlán, Guerrero, se identificó un sitio con problemas recurrentes de escurrimientos
superficiales, encharcamientos y erosión del suelo, especialmente durante eventos de lluvia
intensa. La falta de infraestructura de captación pluvial en la zona ha generado acumulación
de sedimentos, deterioro del entorno y afectaciones a la vialidad.

Con base en estas observaciones, se propuso un sistema de infraestructura verde, un jardín
de lluvia. El diseño contempla un área de captación con vegetación nativa y filtrante (como
canna indica, pastos vetiver, calas, entre otros), y un sistema de estratificación de materiales
(grava, arena y sustrato vegetal) que permita la infiltración del agua. Desde una perspectiva
técnica y ambiental, se espera que este sistema contribuya a:

• Reducir el volumen de escurrimientos superficiales, disminuyendo riesgos de
inundaciones.
• Mejorar la calidad del agua a través de la filtración natural en el jardín.

• Evitar la erosión del suelo en zonas no pavimentadas cercanas a la vialidad
• Aumentar la vegetación urbana y mejorar el micro clima local.

Asimismo, se reconoce que la implementación de este tipo de soluciones requiere de una
planificación adecuada, así como del mantenimiento periódico para garantizar su
funcionamiento a largo plazo. Entre sus principales retos se identifican: la necesidad de
limpieza del sistema, la remoción de sedimentos y la vigilancia de desarrollo vegetal.

CALCULO HIDRAULICO DEL JARDIN DE LLUVIA
Para estimar la capacidad del jardín de lluvia se utiliza la siguiente ecuación:

= ×
Donde:

– Volumen del agua pluvial.
– Precipitación.

– Área de captación.
Se considera: Precipitación de 50mm (0.05m) y un área impermeable de 100m 2
Entonces:

= . ×

=
Esto indica que el jardín de lluvia debe tener capacidad para infiltrar aproximadamente 5
metros cúbicos de agua pluvial durante un evento de lluvia.

ANALISIS DE COSTOS DEL JARDIN DE LLUVIA.
La estimación de costos se realizó considerando los materiales, la mano de obra y las
actividades necesarias para la construcción de un jardín de lluvia en la localidad de
Mazatlán, Guerrero. Para este análisis se tomó como base un jardín de lluvia con un área
2
aproximada de 10m y una profundidad de 0.50 m.
Costos por concepto
